 La Lunette d'autoguidage
|
C'est une Orion 80ED, lunette apochromatique
ED de 80 mm de diamètre ouvert à
F7.5 soit 600
mm de focale acheté en 2004.
C'est une excellente optique
au rapport Qualité/prix imbattable.
Son seul défaut, c'est sa
crémaillère !
.
|
|
La Monture
|
|
|
C'est une Losmandy G11
Elle a été customisée
par Optique et Vision.
C'est à dire que Franck Valbousquet
a changé la vis sans fin pour garantir
une erreur périodique inférieur
à 5 arc-seconde de crête à
crête (voir l'erreur périodique
de ma monture) et rajouter un "spacer"
qui permet de dépasser le méridien
sans que les moteur viennent en butée
sur la monture.
Elle est équipé du système
de Goto Gemini 4, qui permet après
avoir fait un modèle de pointage sur
5 ou 6 étoiles d'avoir l'objet
recherché dans le champ de ma caméra
CCD.
|
|
|
|
|
Les caméras CCD
|
|
|
La caméra proincipale est une
STL 11000 de SBIG
avec une roue à filtre FW8-STL avec 8
filtres Astrodon : LRGB, Halpha 5 nm, S2 5 nm
et OIII 5 nm.
- Capteur Kodak KAI11000M
classe 2
de 36 mm x 24.7 mm
- Pixel 9
microns
- Dimension des images
4008 x 2672 en bining 1x1
- Capteur de guidage
interne : TI TC237H
- Pixel 7.4
microns
- Dimension des images
567 x 495 en bining 1x1
Régénération
du Dessicant
Problème
de Halos avec la STL
La caméra d'autoguidage parallèle
est une SXV-H9 noir et blanc de
Starlight Xpress.
Les caractéristiques
sont :
- Capteur Sony ICX285AL
de 8.7 mm x 6.5 mm
- Pixel 6.45
microns
- Dimension des images
1392 x 1040 en bining 1x1
- Elle possède
un port intégré pour brancher
le capteur d'autoguidage qui est un petit
capteur de MX5 qui donne des images de 500x290
avec des pixels de 9.8 x 12.6 microns.
|
|
.
|

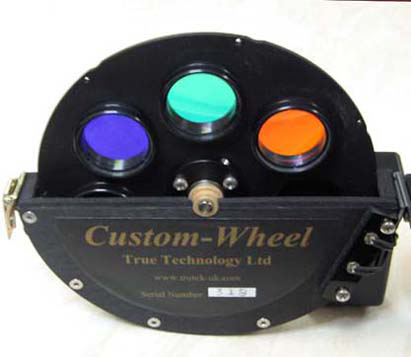

Je peux
monter une roue à
filtres de chez True
Technology. sur la Starligth
Cette roue comprends 7 positions
dont une qui est bouchée pour faire les
darks. Sur les 6 restantes, j'ai mis des filtres
RGB astronomik, un filtre clair IDAS-LPS, un
filtre Halpha 6 nm astronomik et un filtre OIII
Astronomik.
Cette roue à filtre est
entièrement pilotable par logiciel.
|
Les accessoire indispensable pour la CCD
|
|
La
mise au point
|
|
Pour avoir des bonnes images, il faut soigner
la mise au point. Pour cette opération,
j'ai un focuser Starlight Instrument. Il est
piloté par le logiciel Focusmax qui
permet d'obtenir une mise au point précise
et reproductible.
|
|
|
|
| La
réalisation des flats
|
Pour "nettoyer" les images d'éventuel
vignettage ou trace de poussière, il
faut réaliser des flats ou PLU (Plage
de Lumière Uniforme). Différentes
méthodes sont possible, j'ai choisi celle
de la boite à flat, qui permet plus de
souplesse que la méthode des flats crépusculaires.
(voir la page Technique).
J'en ai réalisé 2, une pour chaque
lunette.
Pour automatiser la réalisation des
flat, j'ia réalisé une "plaque
à flat". Il s'agit toujours sur
le principe d'une boite à flat, d'une
boite très fine fixée contre un
mur de l'observatoire. La lunette se présente
devant et la plaque est allumée au moyen
d'une prise IP (qui permet de commander l'allumage
via un script).
Voir la page
de réalisation des boites à flat
et plaques à flat
|
Caméra AllSky |
|
Il s'agit d'une caméra DMK 31 noir
et blanc USB associé avec un micro objectif
de focale 2.5 mm qui donne un champ de 130°.
Ce montage permet d'avoir uen vue pratiquement
entière du ciel et ainsi faire de la
surveillance soit de bolide, soit de l'état
du ciel pendant la nuit, soit de faire du time
Lapse sur une nuit.
Les premiers résultats
sont ici.
|
