Boite à lumière - Plaque à Lumière
Ce montage a été donné par Philippe Bodart.
La boite à lumière est montée sur le pare- buée du C8. La lumière vient de 4 LED blanches alimentées par une pile 9V. Elle diffuse une lumière uniforme idéale pour faire les PLU.
|
|
1.Fournitures. - 2 feuilles de 70x90 cm de carton plume de 1 cm d'épaisseur. (il s'agit de plaques de mousse de polystyrene entre deux feuilles de bristol blanc. On en trouve dans les magasins de bricolage ou d'arts plastiques) - 1 feuille de bristol blanc. - 1 feuille de plexiglas translucide d'épaisseur de quelques mm. - 1 tube de colle pour bristol ou de la colle à bois à prise rapide. - 4 boulons + écrous + rondelles de diamètre 5 mm. - 4 LED donnant de la lumière blanche : Il s'agit d'une combinaison de diode LED bleue, rouge et verte permettant d'obtenir une lumière parfaitement blanche et très intense. Commandé chez Selectronic (réf 222161) - 1 pile de 9V 6LR61 - 1 connecteurs à boutons pression pour ladite pile. - 1 interrupteur - 4 résistances de 470 ohms pour limiter le courant a la valeur tolérée par les LED. - du fils de câblage rouge et noir. - 4 manchons pour bloquer les LED. |
|
2.Carrosserie. L'ensemble est composé de 4 parties séparées: -l'embase horizontale qui s'emboîte sur le tube optique. -le manchon vertical a section carrée qui s'emboîte sur l'embase. -le couvercle horizontal qui s'emboite sur la partie supérieure du manchon. - le déflecteur. |
|
L'.Embase. Elle est composée de 4 elements superposés et assemblés par collage. -le carré inférieur en carton plume. Il est destiné à s'emboîter sur le tube optique ou sur le pare-buée. Epaisseur 20 ou 30 mm (coller 2 ou 3 cartons plume l'un sur l'autre). Cote = a = d + 35 mm. Il est perce en son centre d'une ouverture circulaire = d. (d est une dimension légèrement supérieure au diamètre du tube optique ou de son pare-buée pour permettre un emboitement correct). |
|
-le carre translucide en plexiglas. Cote = a -le carre supérieur en carton plume. Il est destiné à recevoir le bas du manchon. Epaisseur 20 mm (coller 2 cartons plume l'un sur l'autre). Cote = b = a - 20 mm (donc 10 mm en moins de chaque cote par rapport au carre inférieur, correspondant a l'épaisseur du manchon). Il est percé en son centre d'une ouverture circulaire de diamètre = d + 10 mm -le déflecteur en bristol. C'est une bande de bristol blanc de 35 mm de large enroulée en cylindre a l'intérieur de l'ouverture circulaire du carre supérieur. Elle dépasse donc de 15 mm au-dessus du carre supérieur. Le déflecteur est destiné à renvoyer vers le haut la lumière des LED qui prendront place dans les angles inférieurs du manchon. Le carre supérieur, le carre translucide et le carre inférieur sont assembles de façon coaxial grace a 4 boulons de 5 mm passant dans des trous de 6 mm de diamètre percés préalablement dans les angles. Les têtes des boulons sont places en-dessus du carre supérieur et les écrous en-dessous du carre inférieur. Cette disposition permettra de changer facilement le carré translucide contre un autre plus ou moins transparent ou d'une autre couleur ou plus homogène si cela s'avère nécessaire par la suite .... Le Manchon en carton plume. Il est a section carrée. La hauteur peut être déterminée en donnant au manchon une forme sensiblement cubique. Il est fabrique en collant 4 rectangles de carton plume, chacun sur la tranche de l'autre. Le cote du carre horizontal intérieur est = b pour permettre un emboitement correct sur le carre supérieur de l'embase. Le cote du carre horizontal extérieur est donc = a. A la partie inférieure de chaque face verticale on percera un trou destine a recevoir une LED, diamètre typique = 12 mm. Ce trou est situe: - à 30 mm au-dessus de la partie inférieure de la face verticale du manchon,donc à 30 mm au-dessus de la partie supérieure du carre supérieur de l'embase,donc à 5 mm en-dessous du bord supérieur du déflecteur... - à 15 mm de l'angle intérieur du manchon. Le Couvercle en carton plume. Il est composé de 2 carrés de carton plume collés l'un à l'autre de manière co-axial. Le carré inférieur est de côte = b pour permettre un emboitement correct à l'intérieur de la partie supérieure du manchon. Le carré supérieur est de cote = a pour se profiler exactement sur la partie extérieure du manchon. |
|
3.Eclairage. Les LED sont placées a l'intérieur du manchon en carton plume en utilisant les petits cylindres en caoutchouc fournis à cet effet. Les queues sont soudées aux fils de câblage et isolées. Le pole + correspond à la queue la plus longue. (voir schéma ci-dessous) Avec des morceaux de carton plume ou en contre plaqué on peut préparer un logement pour la pile et pour l'interrupteur. Le logement est collé sur une face extérieure du manchon,un peu au-dessus du plan défini par les emplacements des LED. Le câblage se fait a l'extérieur du manchon au niveau des sorties des LED. Le câblage est protégé par une couche de ruban adhésif blanc, ou les restes du carton plume. |
|
D' autres réalisations de cette boite à lumière et leurs spécificitées : Philippe Bodart : à l'origine du montage. Gilles Guignier : Qui a fait une boite cubique (environ 300 mm de côté), avec une ampoule de 25W placée sur la face opposée au trou de lumière. Cette ampoule est dépolie. - il y a un déflecteur cylindrique dans la boite qui permet de ne pas avoir d'angle dans la boite et du papier calque pour uniformiser la lumière. Utilisée avec une vesta pro avec des temps de pose allant de 1/50 à 1/100 selon le gain. Guy Lespine : Réalisée pour un CN212 en contreplaqué de 5 mm et avec un potentiomètre pour régler l'intensité lumineuse. Marc Storme : En cours de réalisation. Jean Luc Colas : Une page web avec le montage extrémement détaillé, plein de plans et de schéma. |
|
Sur le même principe, mais au lieu d'avoir une boite à poser sur le telescope ou la lunette qu'il faut avoir au préalable mis à la verticale, voilà une plaque à lumière. Fixée sur une des paroi de l'observatoire, elle est alimentée par un transformateur 220V/9V et pilotée par une prise IP. Un fichier batch permet d'allumer ou d'éteindre la plaque. Avec un script ou un logiciel d'automatisme comme CCD Commander ou CCD Autopilot, le télescope viens se positionner en face de la plaque, celle-ci s'allume, les flats sont fait, puis la boite s'éteind et le telescope, soit poursuit ses images, soit se met en position parking sans aucune intervention..... |
|
L'intérieur avec les LED blanches et les résistances. |
|

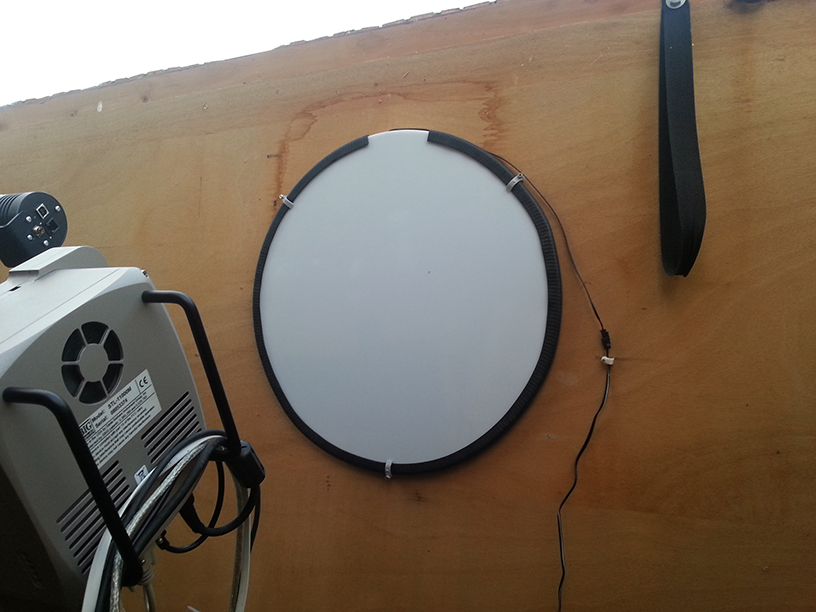

Vue d'ensemble. Vue arrière avec les vis pour la fixer contre la paroi de l'observatoire. |
|
Plaque à Flat commerciale |
|
On trouve depuis quelques années des plaques à flat commerciale. au début rectangulaire comme ici une plaque Gerd Neumann de format A3 |
|
|
|
ou maintenant ronde, comme ici une aurora flat field de diamètre 315 mm |
|
|
